本篇文章是对Spark RDD论文的总结，中间会穿插一些Spark的内部实现总结，对应Spark版本为2.0。

RDD

Motivation

传统的分布式计算框架(如MapReduce)在执行计算任务时，中间结果通常会存于磁盘中，这样带来的IO消耗是非常大的，尤其是对于各种机器学习算法，它们需要复用上次计算的结果进行迭代，如果每次结果都存到磁盘上再从磁盘读取，耗时会很大。因此Spark这篇论文提出了一种新的分布式数据抽象 —— RDD。

设计思想及特点

Resilient Distributed Dataset(RDD)是Apache Spark中数据的核心抽象，它是一种只读的、分区的数据记录集合。

RDD的特点：

  • Lazy evaluation，只在需要的时候才进行计算
  • RDD里面的数据是分区的，每一块数据都可能分布在集群内不同的节点上；支持并行计算
  • Resilient: 借助RDD lineage graph，Spark可以重新执行之前失败的计算任务而不用整体上重新计算，保证了容错性而且非常灵活，实现了fault-tolerance

那么如何操作、处理数据呢？Spark提供了一组函数式编程风格的API，可以很方便地对RDD进行操作、变换，就像操作集合一样。比如：

1
2
3
4
5
6
7
val rdd = sc.parallelize(1 to 100)
val result = rdd.map(_ + 10)
  .filter(_ > 15)
  .map(x => (x, 1))
  .reduceByKey(_+_)
  .collect

并且开发者可以根据需要自己编写相应的RDD以及RDD之间的操作，非常方便。可以这么理解，RDD就相当于抽象的数据表示，而operation就相当于一套DSL用于对RDD进行变换或者求值。

RDD的表示

Spark中的RDD主要包含五部分信息：

  • partitions(): partition集合
  • dependencies(): 当前RDD的dependency集合
  • iterator(split, context): 对每个partition进行计算或读取操作的函数
  • partitioner(): 分区方式，如HashPartitioner和RangePartitioner
  • preferredLocations(split): 访问某个partition最快的节点

所有的RDD都继承抽象类RDD。几种常见的操作：

  • sc#textFile: 生成HadoopRDD，代表可以从HDFS中读取数据的RDD
  • sc#parallelize: 生成ParallelCollectionRDD，代表从Scala集合中生成的RDD
  • map, flatMap, filter: 生成MapPartitionsRDD，其partition与parent RDD一致，同时会对parent RDD中iterator函数返回的数据进行对应的操作(lazy)
  • union: 生成UnionRDD或PartitionerAwareUnionRDD
  • reduceByKey, groupByKey: 生成ShuffledRDD，需要进行shuffle操作
  • cogroup, join: 生成CoGroupedRDD

Operations

Spark里面对RDD的操作分为两种：transformation 和 action。

  • transformation是lazy的，仅仅会保存计算步骤并返回一个新的RDD，而不会立刻执行计算操作
  • action会依次执行计算操作并且得到结果

这些transformation和action在FP中应该是很常见的，如map, flatMap, filter, reduce, count, sum。

对单个数据操作的transformation函数都在RDD抽象类内，而对tuple操作的transformation都在PairRDDFunctions包装类中。RDD可以通过implicit函数在符合类型要求的时候自动转换为PairRDDFunctions类，从而可以进行reduceByKey之类的操作。对应的implicit函数：

1
2
3
4
implicit def rddToPairRDDFunctions[K, V](rdd: RDD[(K, V)])
  (implicit kt: ClassTag[K], vt: ClassTag[V], ord: Ordering[K] = null): PairRDDFunctions[K, V] = {
  new PairRDDFunctions(rdd)
}

Dependency

上面我们提到，RDD只会在需要的时候计算结果，调用那些transformation方法以后，对应的transformation信息只是被简单地存储起来，直到调用某个action才会真正地去执行计算。Spark中RDD之间是有联系的，RDD之间会形成依赖关系，也就是形成lineage graph(依赖图)。Dependency大致分两种：narrow dependency和wide dependency。

  • Narrow dependency(NarrowDependency): Parent RDD中的每个partition最多被child RDD中的一个partition使用，即一对一的关系。比如map, flatMap, filter等transformation都是narrow dependency
  • Wide dependency(ShuffleDependency)：Parent RDD中的每个partition会被child RDD中的多个partition使用，即一对多的关系。比如join生成的RDD一般是wide dependency(不同的partitioner)

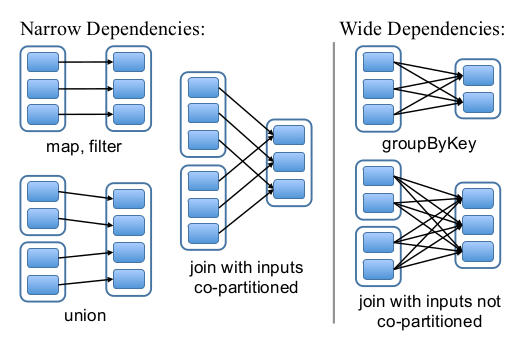

论文中的图例很直观地表示了RDD间的依赖关系：

Spark RDD Dependency

这样划分dependency的原因：

  1. Narrow dependency可以方便地以流水线的形式执行计算，即从头到尾一串chain下来。而wide dependency必须要等所有的parent RDD的结果都准备好以后再执行计算
  2. Narrow dependency失败以后，Spark只需要重新计算失败的parent RDD即可；而对于wide dependency来说，一失败可能导致某些分区丢失，必须整体重新进行计算

Shuffle

Spark中的shuffle操作与MapReduce中类似，在计算wide dependency对应的RDD的时候（即ShuffleMapStage）会触发。

首先来回顾一下为什么要进行shuffle操作。以reduceByKey操作为例，Spark要按照key把这些具有相同key的tuple聚集到一块然后进行计算操作。然而这些tuple可能在不同的partition中，甚至在不同的集群节点中，要想计算必须先把它们聚集起来。因此，Spark用一组map task来将每个分区写入到临时文件中，然后下一个stage端(reduce task)会根据编号获取临时文件，然后将partition中的tuple按照key聚集起来并且进行相应的操作。这里面还包括着排序操作（可能在map side也可能在reduce side进行）。

Shuffle是Spark的主要性能瓶颈之一（涉及磁盘IO,数据序列化和网络IO），其优化一直是个难题。

  • Shuffle write(map task): SortShuffleWriter#write
  • Shuffle read(reduce task): ShuffleRDD#compute

Persistence

Checkpointing

Checkpoint的目的是保存那些计算耗时较长的RDD数据(long lineage chains)，执行Checkpoint的时候会新提交一个Job，因此最好先persist后checkpoint。

Cache/Persist

cache和persist用于缓存一些经常使用的RDD结果（但是不能太大）。

  • persist方法的主要作用是改变StorageLevel以在compute的时候通过BlockManager进行相应的持久化操作
  • cache方法相当于设置存储级别为MEMORY_ONLY

Job Scheduling

简单来说，Spark会将提交的计算划分为不同的stages，形成一个有向无环图(DAG)。Spark的调度器会按照DAG的次序依次进行计算每个stage，最终得到计算结果。执行计算的几个重要的类或接口如下：

  • DAGScheduler
  • ActiveJob
  • Stage
  • Task
  • TaskScheduler
  • SchedulerBackend

这里面最为重要的就是 DAGScheduler 了，它会将逻辑执行计划（即RDD lineage）转化为物理执行计划（stage/task）。之前我们提到过，当开发者对某个RDD执行action的时候，Spark才会执行真正的计算过程。当开发者执行action的时候，SparkContext会将当前的逻辑执行计划传给DAGScheduler，DAGScheduler会根据给定的逻辑执行计划生成一个Job(对应ActiveJob类)并提交。每执行一个acton都会生成一个ActiveJob。

提交Job的过程中，DAGScheduler会进行stage的划分。Spark里是按照shuffle操作来划分stage的，也就是说stage之间都是wide dependency，每个stage之内的dependency都是narrow dependency。这样划分的好处是尽可能地把多个narrow dependency的RDD放到同一个stage之内以便于进行pipeline计算，而wide dependency中child RDD必须等待所有的parent RDD计算完成并且shuffle以后才能接着计算，因此这样划分stage是最合适的。

划分好的stages会形成一个DAG，DAGScheduler会根据DAG中的顺序先提交parent stages（如果存在的话），再提交当前stage，以此类推，最先提交的是没有parent stage的stage。从执行角度来讲，一个stage的parent stages执行完以后，该stage才可以被执行。最后一个stage是产生最终结果的stage，对应ResultStage，而其余的stage都是ShuffleMapStage。下面是论文中stage划分的一个图例，非常直观：

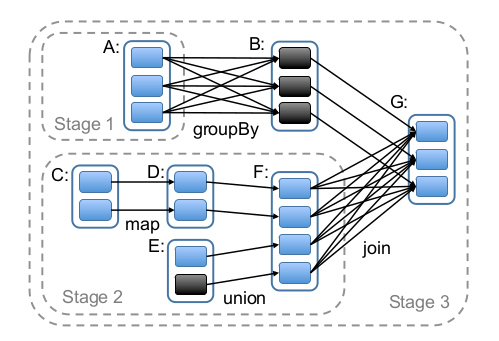

DAG of stages

提交stage的时候，Spark会根据stage的类型生成一组对应类型的Task(ResultTask或ShuffleMapTask)，然后将这些Task包装成TaskSet提交到TaskScheduler中。一个Task对应某个RDD中的某一个partition，即一个Task只负责某个partition的计算：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
val tasks: Seq[Task[_]] = try {
  stage match {
    case stage: ShuffleMapStage =>
      partitionsToCompute.map { id =>
        val locs = taskIdToLocations(id)
        val part = stage.rdd.partitions(id)
        new ShuffleMapTask(stage.id, stage.latestInfo.attemptId,
          taskBinary, part, locs, stage.latestInfo.taskMetrics, properties)
      }
    case stage: ResultStage =>
      val job = stage.activeJob.get
      partitionsToCompute.map { id =>
        val p: Int = stage.partitions(id)
        val part = stage.rdd.partitions(p)
        val locs = taskIdToLocations(id)
        new ResultTask(stage.id, stage.latestInfo.attemptId,
          taskBinary, part, locs, id, properties, stage.latestInfo.taskMetrics)
      }
  }
} catch {
  // 此处代码略...
}

TaskScheduler会向执行任务的后端(SchedulerBackend，可以是Local, Mesos, Hadoop YARN或者其它集群管理组件)发送ReviveOffers消息，对应的执行后端接收到消息以后会将Task封装成TaskRunner(Runnable接口的实例)，然后提交到底层的Executor中，并行执行计算任务。

Executor中的线程池定义如下：

1
private val threadPool = ThreadUtils.newDaemonCachedThreadPool("Executor task launch worker")
1
2
3
4
def newDaemonCachedThreadPool(prefix: String): ThreadPoolExecutor = {
  val threadFactory = namedThreadFactory(prefix)
  Executors.newCachedThreadPool(threadFactory).asInstanceOf[ThreadPoolExecutor]
}

可以看到底层执行task的线程池实际上是JUC中的CachedThreadPool，按需创建新线程，同时会复用线程池中已经建好的线程。

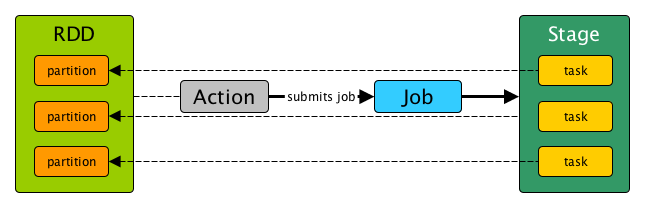

最后用一幅图总结一下Job, Stage和Task的关系（图来自 Mastering Apache Spark 2.0）：

Stage, Job and Task in Spark

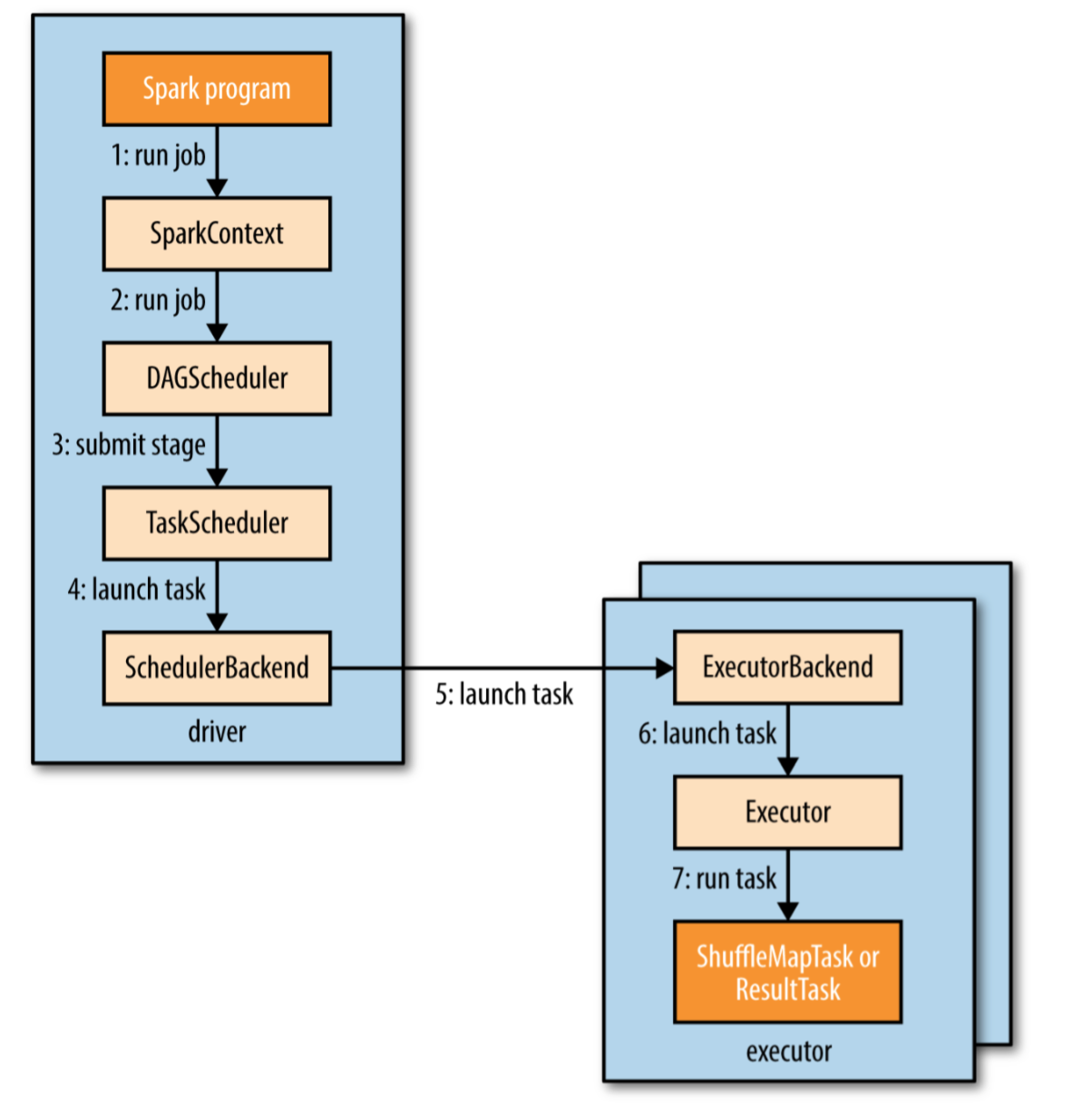

整个Spark Context执行task的步骤图：

Memory Management

Spark中RDD的存储方式有两种：in memory和on disk，默认是in memory的。进行分布式计算的时候通常会读入大量的数据，并且通常还需要重用这些数据，如果简单地把内存管理交给GC的话，很容易导致回收失败从而cause full GC，影响性能。

Spark 1.5开始不再通过GC管理内存。Spark 1.5实现了一个内存管理器用于手动管理内存(Project Tungsten)，底层通过Unsafe类来直接分配和回收内存。

另外，分布式计算系统的GC方面还可以参考OSDI 2016的一篇论文: Yak: A High-Performance Big-Data-Friendly Garbage Collector。

PageRank实例

下面在Spark中跑一个PageRank来观察一下生成的Stage DAG。PageRank的公式比较简单：

$$PageRank (p_i) = \frac{1-d}{N} + d \sum_{p_j \in M(p_i)} \frac{PageRank (p_j)}{L(p_j)} $$

这里我们选择damping factor=0.85，初始的rank值为1.0；PageRank算法可以用马尔科夫矩阵进行优化，但是这里迭代次数较小，可以直接进行迭代计算。对应代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
val iters = 10
val data = sc.textFile("data.txt")
val links = data.map { s =>
  val parts = s.split("\\s+")
  (parts(0), parts(1))
}.distinct().groupByKey().cache()
var ranks = links.mapValues(v => 1.0)
for (i <- 1 to iters) {
  val contribs = links.join(ranks).values.flatMap { case (urls, rank) =>
    val size = urls.size
    urls.map(url => (url, rank / size))
  }
  ranks = contribs.reduceByKey(_ + _).mapValues(0.15 + 0.85 * _)
}
val output = ranks.collect()

对应的Stage DAG:

DAG of stages in PageRank Algorithm

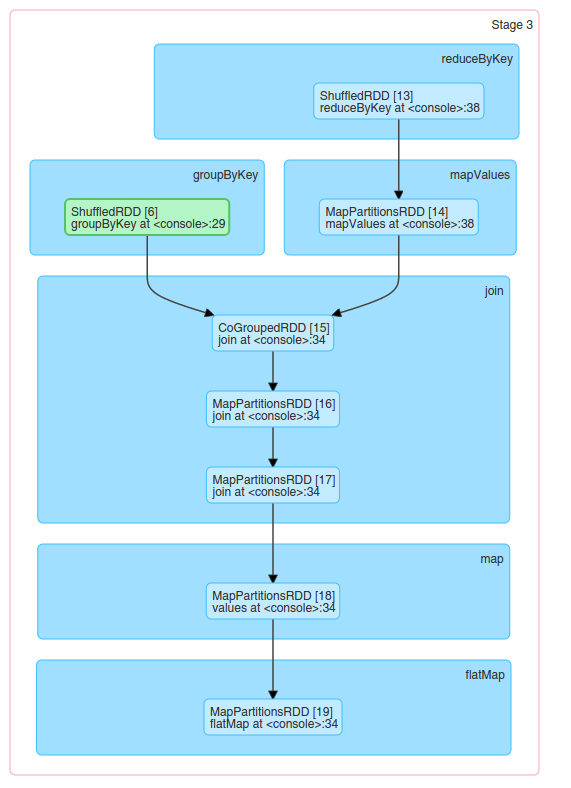

其中Stage 3中的RDD dependencies如下：

One stage in PageRank Algorithm
